DQGI系列薄型气缸

2017-09-01    浏览量:
DQGI系列薄型气缸

1、简介:

消化吸收国内外先进技术,自行开发的新产品,它代表一族多品种的薄型缸群体,通过模块组合和标准化设计派生出五种变型系列薄型气缸,行成DQGI群体气缸以满足用户对薄型气缸不同功能,不同用途,多种场合的需要,丰富了薄型气缸的品种,扩大了薄型气缸的应用范围。其特点是:轴向尺寸小,结构紧凑,轻巧美观,并可带磁讯发生装置

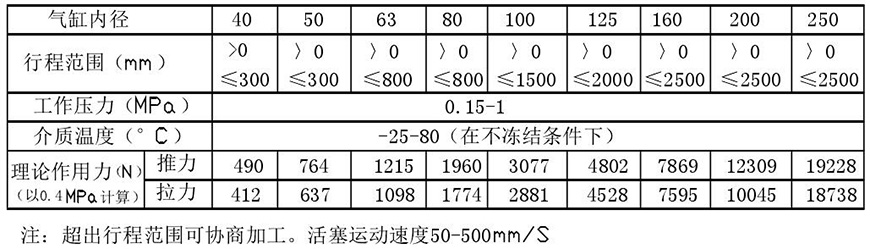

2、技术参数

DQGI系列薄型气缸

3、型号标注

DQGI系列薄型气缸

示例:磁性开关双活塞型、缸径50、行程S1=55,S2=60 DQGIH一K50×55×60

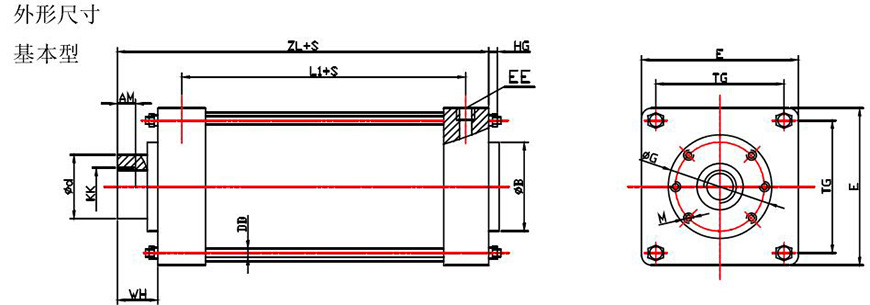

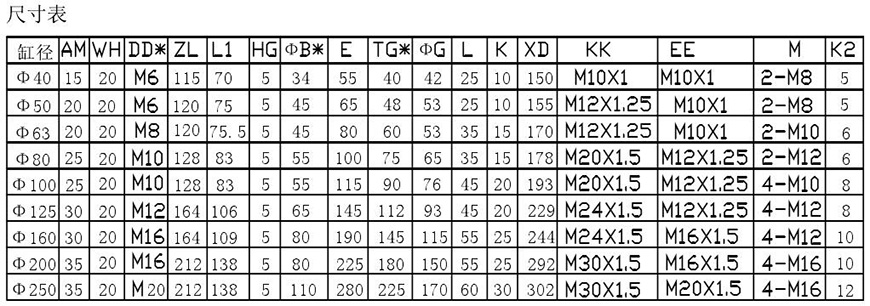

3、外形及连接尺寸

DQGI系列薄型气缸
DQGI系列薄型气缸
DQGI系列薄型气缸
DQGI系列薄型气缸
DQGI系列薄型气缸
DQGI系列薄型气缸
DQGI系列薄型气缸
DQGI系列薄型气缸
DQGI系列薄型气缸
DQGI系列薄型气缸
DQGI系列薄型气缸
DQGI系列薄型气缸
DQGI系列薄型气缸



4. 4三位薄型气缸

  三位薄型气缸是用两条缸径相同的气缸串联组合而成,前后两个活塞各有单独的活塞杆,两缸完全隔离密封,两活塞能独立动作,由于前缸行程S大于后缸行程S1,前缸活塞杆端点有三个位置。前缸行程力总行程S,后缸行程S1为第一步驱动行程,S2力第二.步驱动行程即S2=S-S1,三位薄型气缸连每个位罝上都可以被精确的驱动和停止定位。

DQGI系列薄型气缸
DQGI系列薄型气缸
DQGI系列薄型气缸
DQGI系列薄型气缸

4.5导向薄型气缸

  该产品通过活塞杆与导向板的联接,在两个导向杆与缸体配合的引导下带动负载平稳运行,消除了活塞杆的转动,减少了转角误差,从而使所联接的负载具备了导向与平稳的性能。

DQGI系列薄型气缸
DQGI系列薄型气缸
DQGI系列薄型气缸
DQGI系列薄型气缸

4.6双活塞薄型气缸(DQGIH〇32-〇100)

  双活塞薄型气缸是将两条缸径相同,行程相同或不同的标注DQGI薄型气缸尾接串联组成。两个气缸用两个换向阀控制独立应用,两缸的运动方向,行程负荷均是独立的。也可由—个阀并联控制,两缸活塞杆运动方向可相同也可相反,此时两缸行程最好相同。如将一缸的活塞杆固定,四个进排气口配合控制进排气,另一活塞杆端可以有四个位罝,作为回位气缸实现位置控制。

DQGI系列薄型气缸
DQGI系列薄型气缸
DQGI系列薄型气缸
DQGI系列薄型气缸
